Kuristimet

Mittalaippa

Mittalaippa on ylivoimaisesti eniten käytetty kuristinelinsovellutus yksinkertaisen rakenteensa vuoksi.

Mittalaippa on edullinen ja tarkka mittalaite, joka sopii kaikkien väliaineiden mittauksiin pienillä virtausnopeuksilla. Se soveltuu rakenteesta riippuen sekä matala- että korkeapainelinjoihin.

  • PN6 - PN400
  • DN40 - DN1200
  • Rakennepituus DIN 19205:n mukaan tai
    25-65 mm riippuen rakenteesta
  • materiaalit HK- ja lämmönkestävät teräkset

Mittalaipalla on näistä laitteista suurin pysyvä painehäviö, minkä vuoksi sitä ei suositella käytettäväksi kohteissa, joissa pyritään mahdollisimman pieneen painehäviöön. Mittalaipalla on taipumus aiheuttaa melua suurilla virtausnopeuksilla.

Mittalaippaa ei voi asentaa putkistoon ennen peittausta.

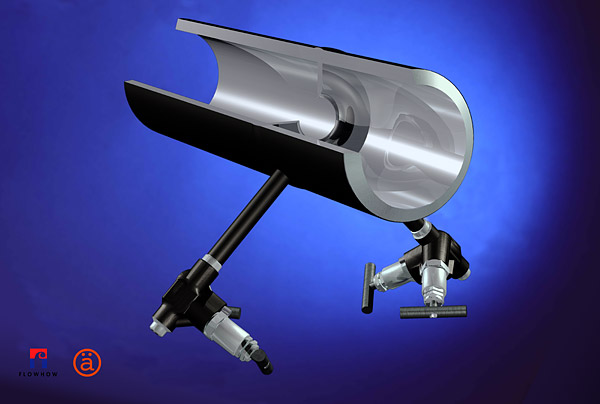

Klikkaa kuvaa nähdäksesi sen suurempana

Modelling: Sami Lehtonen
Modelling software: MiniCad 7
Rendering: Ultirender Ltd. Pekka Telivuo
